顯示型投入式液位計可適用于高溫、高壓、強腐蝕、易結晶、防堵塞，放冷凍及固體粉狀、粒狀物料。電容式液位計它可丈量強腐蝕型介質的液位，丈量高溫介質的液位，丈量密封容器的液位，與介質的粘度、密度、工作壓力無關。

顯示型投入式液位計從根本上處理了溫度、濕度、壓力、物質的導電性等因素對丈量進程的影響，因而具有*高的抗干擾性和可靠性?？梢哉闪繌姼g性的液體，如酸、堿、鹽、污水等。

顯示型投入式液位計產品參數

測量介質：水或與接觸材質兼容的液體

整體材質：隔離膜片：316L不銹鋼(接觸) 探頭：304/316L不銹鋼(接觸)

密封件：丁腈橡膠(接觸) 線纜：聚氨酯等(接觸) 接線盒：壓鑄鋁(非接觸)

量程范圍：0.250米(根據用戶定制)

輸出信號：420mA、RS485(標準Modbus-RTU協議)

供電電壓：標準24VDC(1236V)

精度等級：0.2FS、0.5FS

工作條件：介質溫度：-4060、環境溫度：-4085

溫度補償：-1060攝氏度

抗震性能：10g(20…2000Hz)

過載能力：200滿量程

響應頻率：模擬信號輸出<500Hz，數值信號輸出<5Hz

穩定性能：±0.1 FS/年

溫度漂移：±0.01 FS/(溫度補償范圍內)

整體重量：探頭與接線盒1100g 線纜每米60g

防護等級：探頭IP68 接線盒IP65

*大功率：電流型0.02Us(W) 數字型0.02Us(W)

注意：Us為供電電壓

負載特性：電流型負載（Us-7.5）/0.02Ω

備注：Us為供電電壓

顯示型投入式液位計特點

1.采用高品質擴散硅傳感器，靈敏度高，響應速度快，準確反映流動或靜態液面的細微變化，測量準確度高。

2.備有防阻塞型設計，可實現對糊狀介質液位的測量。

3.測量范圍寬：可達0-1-150m

4.測量精確度：0.25和0.5級兩種

5.100%等分刻度、LED、LCD三種指示表頭，現場讀數十分方便。

6.4-20mA DC二線制信號傳送，抗干擾能力強，傳輸距離遠。

7.可提供普通投入式、直桿式、用戶式或用戶指定結構。

8.采用射頻電感法測量原理，結構緊湊，體積小，安裝維護簡單

9.多種信號輸出形式，方便不同系統配置。

10.聚四氟乙烯探*耐酸堿等腐蝕性液體及高溫液體。

11.準確度：0.2級 0.5級 1.0級

12.有效檢測范圍：0-0.2-20m

13.承壓范圍：負壓、常壓、高壓(32MPa以下)

14.工作溫度：-50-240℃

15.輸出信號：4-20mA二線制

16.現場顯示：100%等分刻度、LED、LCD

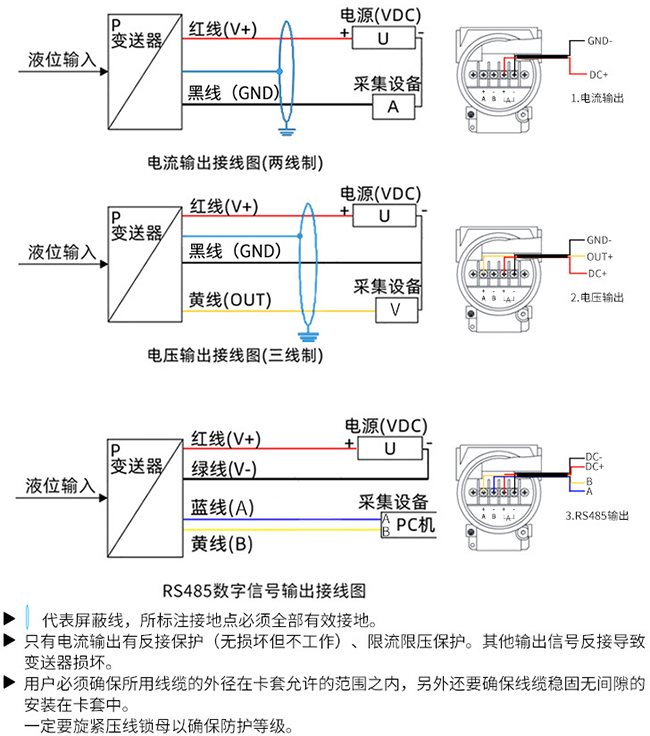

顯示型投入式液位計接線

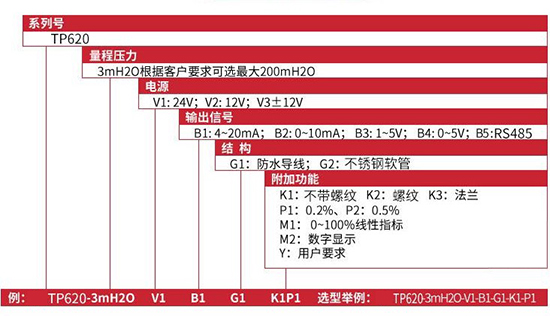

顯示型投入式液位計選型

顯示型投入式液位計尺寸

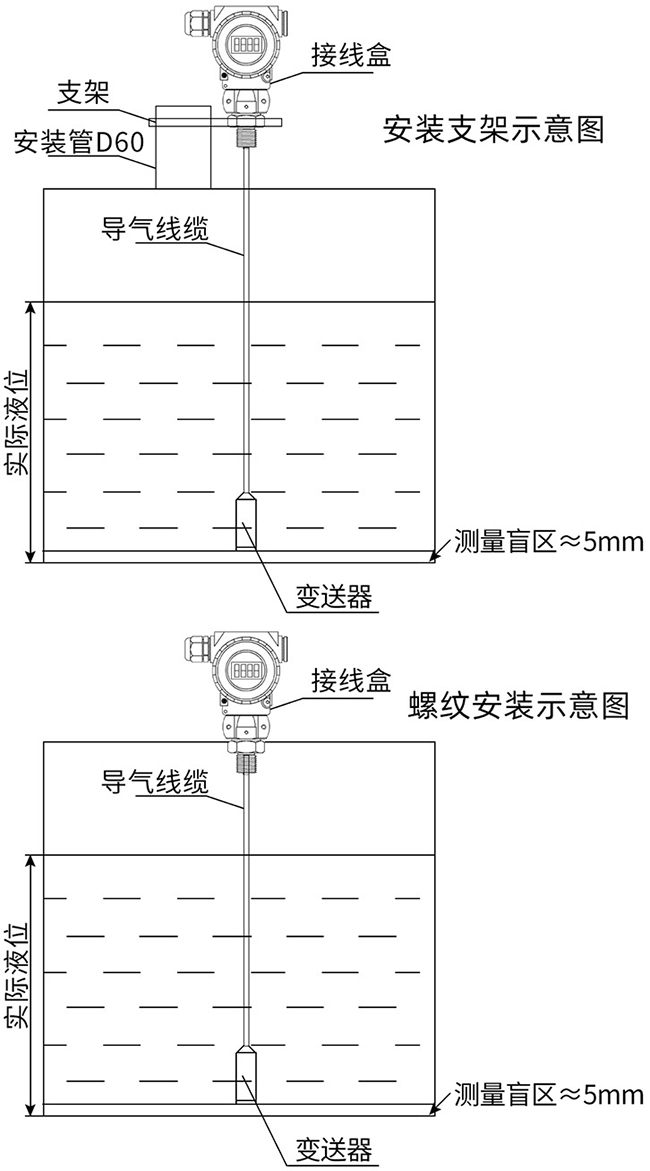

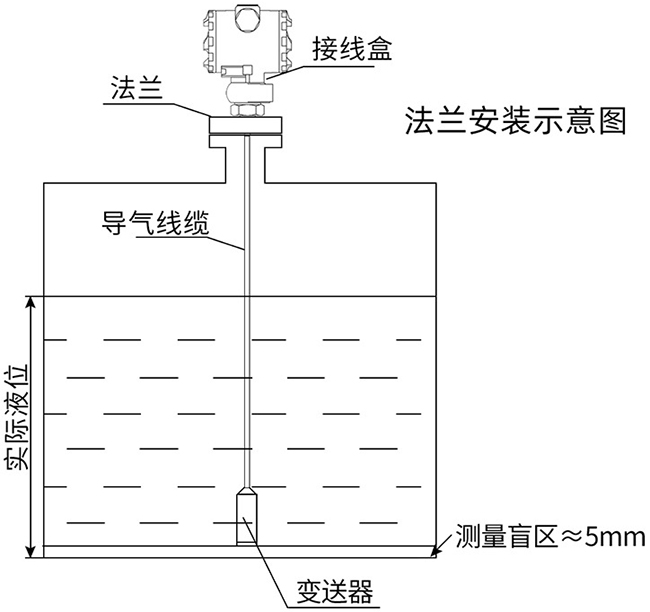

顯示型投入式液位計的安裝方法
