鍋爐玻璃管液位計概述

玻璃板、玻璃管液面計為直觀液位測量?jī)x表，用來直接或間接地指示各種塔、罐、槽、箱等容器的液面位置（油、水、酸、堿、鹽等各種介質）儀表兩端各裝有一個針型閥，當玻璃管發生意外事故而破碎時，針型閥在容器壓力作用下自動關閉，以防止容器內介質繼續外流。

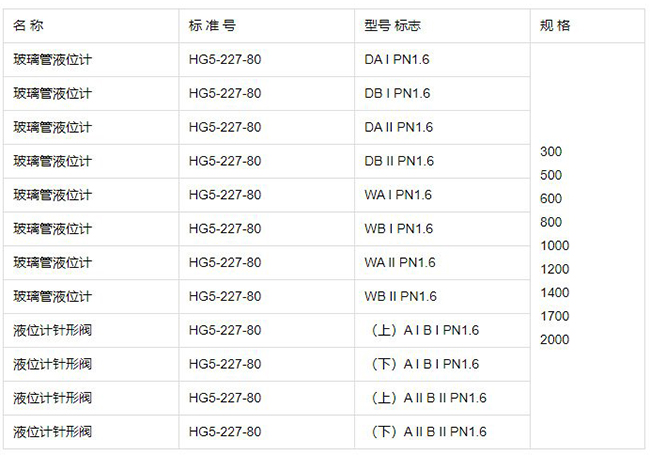

鍋爐玻璃管液位計規格型號

1、法蘭的公稱直徑DN20

2、法蘭型式：A型-平面法蘭HG5012-58，B型-凸面法蘭院HG5012-58

3、結構形式：“標準型”D-與“保溫型”W

4、材料分類：Ⅰ（類材料）-碳鋼，Ⅱ（類材料）耐酸不銹鋼

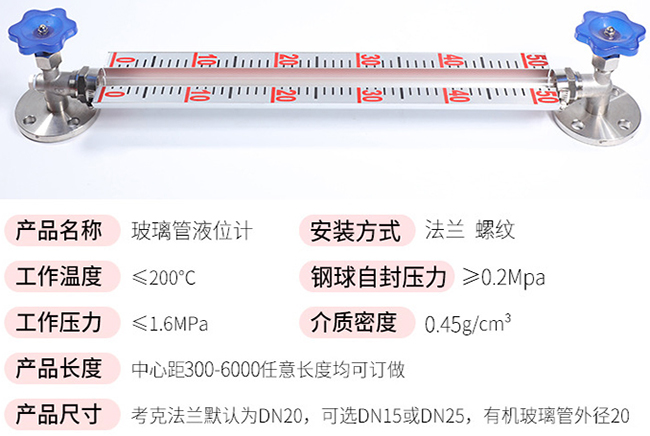

鍋爐玻璃管液位計主要技術指標

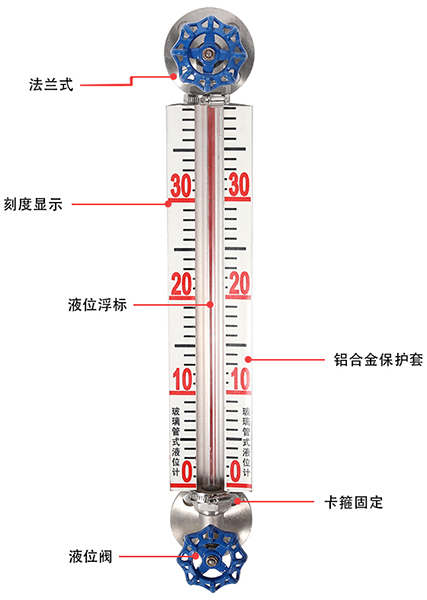

鍋爐玻璃管液位計結構和原理

儀表在上下閥上都裝法蘭連接，使保持法蘭表面光潔，通過法蘭與容器連接構成連通器，透過玻璃板或玻璃管，可直接讀得容器內液位的高度。

在上下閥內都裝有鋼球，當玻璃板或玻璃管因意外事故破壞時，鋼球在容器壓力作用下，阻塞通道，這樣容器便自動密封，可防止密封內的液體繼續外流。

在儀表的閥端裝有阻塞螺釘，可供取樣用，或在檢修時放出儀表中剩余液體使用。

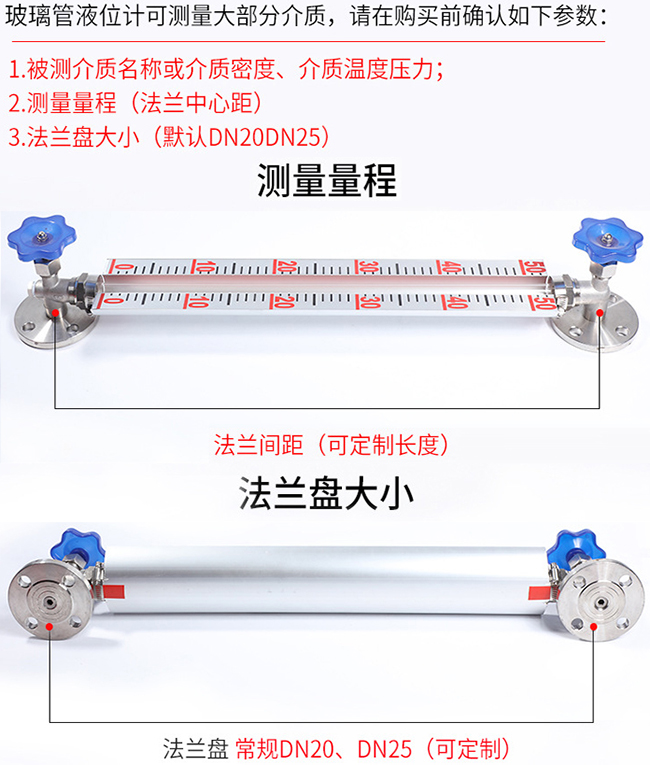

鍋爐玻璃管液位計購買須知

鍋爐玻璃管液位計使用須知

為保證自密封作用，容器內介質壓力應大于0.2MPA。在打開上下閥時，閥桿退出轉數不得少于4轉，以免鋼球在自封時，碰到閥桿的頂端。
