磁性浮子遠傳液位計是一種在罐區普遍在使用的液位儀表，不僅可以就地現場顯示，也可通過4-20mA遠傳信號輸出，一般是兩線制。本文可以介紹一個接法，磁性浮子遠傳液位計正*接儀表24V輸出端，磁性浮子遠傳液位計負*接儀表4~20MA輸入端的正*，然后儀表的4~20MA輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做液位計電源。如果是四線制，那就好辦了，液位計的電源正負*接供電電源正負*。4~20MA正負*分別接儀表的4~20MA輸入端的正負*.

如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應液位計的正負端子，輸出端正負對應儀表的正負。

磁性浮子遠傳液位計接線注意事項

鑒于磁性浮子遠傳液位計接線出錯，輕則導致測量不準，重則造成儀表損壞，所以在對磁性浮子遠傳液位計進行接線操作時，一定要注意以下幾點：

1、在配線時應避開大容量的變壓器、電動機或干擾源；

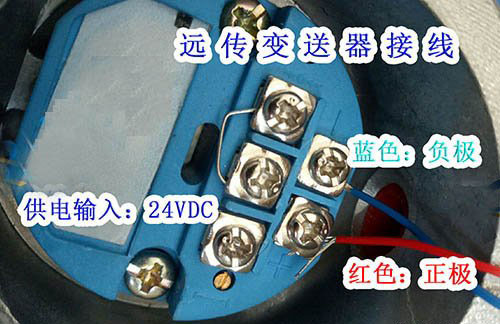

2、擰下接線盒的接線端蓋，將電纜穿過電纜接頭，連接到24VDC兩端；

3、根據需要連接接地端子；

4、擰緊接線盒的接線端蓋；

5、對于防爆型儀表，為確保防爆性能，必須按有關規定配線；

磁性浮子遠傳液位計有很多種材質，使用于不同測量介質；而且數顯表還可以報警，遠傳接線有 兩線制 ，三線制 ，四線制

磁性浮子遠傳液位計的接線方法

磁性浮子遠傳液位計一般是兩線制，4~20MA信號。其中一種接線方法為：磁性浮子遠傳液位計正*接儀表24V輸出端，磁性浮子遠傳液位計負*接儀表4~20MA輸入端的正*，然后儀表的4~20MA輸入端的負*與儀表的24V輸出端的負*短接起來。以上接法可以利用儀表的24V輸出做磁性浮子遠傳液位計電源。

如果是磁性浮子遠傳液位計采用的是四線制，則磁性浮子遠傳液位計的電源正負*接供電電源正負*。4~20MA正負*分別接儀表的4~20MA輸入端的正負*。如果用安全柵的話，24伏接安全柵電源（24V供電的）輸入端正負對應磁性浮子遠傳液位計的正負端子，電源輸出端正負對應儀表的正負。
